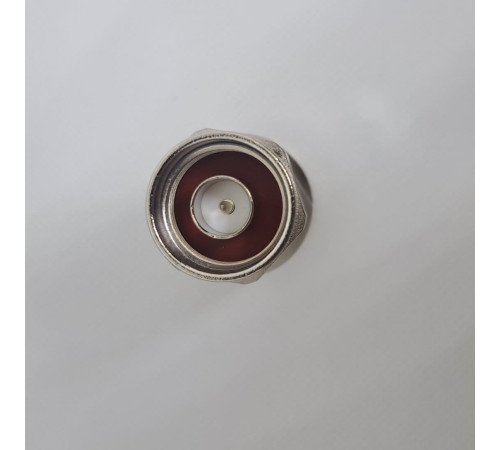

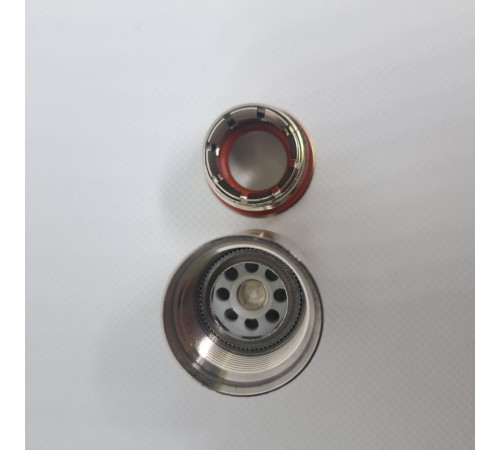

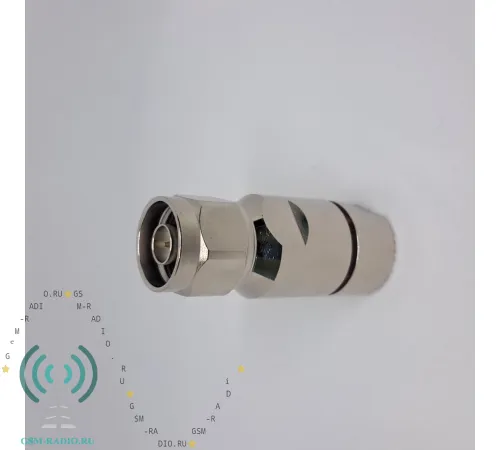

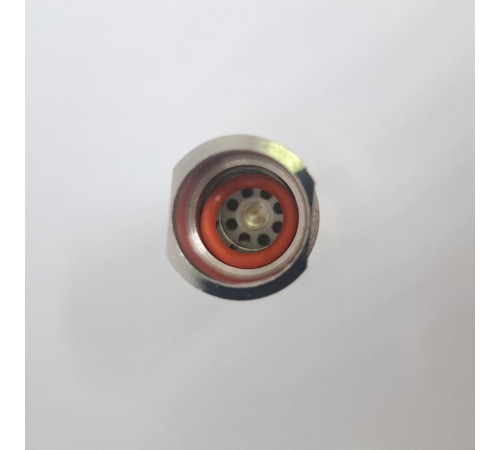

GS-NM-12L Разъем N-вилка кабельный для фидерного гофрированного кабеля 1/2"L

Аксессуары

• Ключ размер сзади
  12 мм
• Ключ размер спереди
  не нужен
• Разделочный Инструмент
  GS-TRIM-12

Механические характеристики

• Монтаж внешнего проводника
  Пружинный зажим, прижимной, цанга
• Монтаж внутреннего проводника
  Пружинный зажим, цанга
• Покрытие Внешний/Внутреннее
  Серебро/Серебро
• Размер
  X x X x X

Общие характеристики

• Метод герметизации
  Лента-герметик
• Тип кабеля
  Вспененный диэлектрик
• Тип линии передачи
  Коаксиальный кабель
• Тип разъема
  кабельный, N-тип
• Тип соединения
  N
• Типоразмер кабеля
  1/2"L
• Штырь/гнездо
  -вилка

Справочные сведения

• Производитель
  JWTechnology
• Страна производителя
  Китай

Структура

• Кабельная группа
  G21 (1/2“)

Характеристики окружающей среды

• Влагозащита
  IP68
• Герметизация Объем (см3)
  лента 20 см

Электрические характеристики

• Импеданс
  50 +/- 1 Ом
